Adding GitHub Libraries in KiCad

Open Source Library adalah salah satu kelebihan dari KiCad, setiap minggunya, library KiCad di-update melalui GitHub dari KiCad. Artikel ini ditulis untuk menunjukkan cara instalasi library tambahan untuk KiCad, dan sebagai contoh akan menambahkan library dari pihak ketiga seperti Digi-Key ataupun Sparkfun Electronics. Library Digi-Key dan Sparkfun dapat diakses pada tautan di bawah ini:

  1. SparkFun Library: https://github.com/sparkfun/SparkFun-KiCad-Libraries
  2. Digi-Key Library: https://github.com/digikey/digikey-kicad-library

Sebagai contoh, artikel kali ini akan menunjukkan cara menambahkan library Sparkfun pada KiCad 5.0.0 untuk Ubuntu 18.04

Cloning the Library via GitHub

Library dapat diakses melalui GitHub, di mana semua orang dapat membagikan library-nya dan dapat berkontribusi pada library open source yang ada di GitHub. Jika ada tambahan baru di library, menggunakan Git, perbaharuan versi menjadi lebih mudah dan tidak memakan banyak space pada hard disk, karena hanya file tambahan yang diunduh ulang dan bukan keseluruhan file. Untuk mengunduh library Sparkfun pada GitHub, pastikan Anda punya package git dan lakukan command di bawah ini:

$ git clone https://github.com/sparkfun/SparkFun-KiCad-Libraries.git

Setelah selesai mengunduh Anda dapat melihat beberapa folder yang berisi Library dan pelengkap lainnya, dan juga dokumen tambahan. Contoh hasil unduhan library tersebut dapat dilihat pada Gambar 1.

Screenshot from 2018-08-13 21-56-02
Gambar 1. Hasil clone dari repositori library KiCad dari SparkFun

Adding the Library in KiCad

Setelah memiliki Library yang diinginkan, selanjutnya buka program KiCad untuk menambahkan library yang sudah diunduh. Sebelumnya, buat Project baru melalui menu File > New > New Project.

Akses “Environment Variable Configuration” pada menu Preferences > Configure Paths. Tambahkan Environment Variable baru menggunakan tombol “Add”, beri nama “KICAD_SPARKFUN_SYMBOL” dan tunjukkan letak foldernya melalui tombol “Browse”.

Screenshot from 2018-08-13 22-13-56
Gambar 2. Penambahan Environment Variable

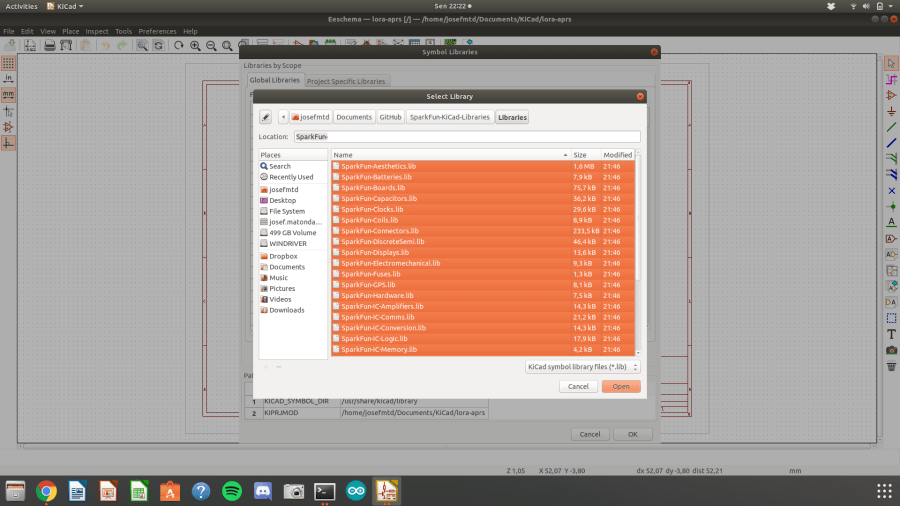

Setelah menambahkan Environment Variable, buka Eeschema (Schematic Editor) dan buka menu Preferences > Manage Symbol Libraries. Tekan tombol “Browse Libraries…” dan pilih semua library yang ingin ditambahkan lalu tekan “Open”

Screenshot from 2018-08-13 22-22-33
Gambar 3. Penambahan Library Symbol untuk Pembuatan Skematik

Buka Pcbnew (PCB Layout Editor) dan buka menu Preferences > Manage Footprint Libraries. Lalu, tekan tombol “Browse Libraries…” dan pilih semua folder .pretty yang ingin ditambahkan lalu tekan “OK”

Screenshot from 2018-08-13 22-38-44
Gambar 4. Penambahan Library Footprint untuk Pembuatan PCB Layout

Sekian artikel kali ini untuk menambahkan library pada KiCad, selanjutnya saya akan membahas pembuatan PCB sederhana menggunakan KiCad. Selamat mencoba KiCad!
